Oberflächenveredelung von Kohlenstoffstahl

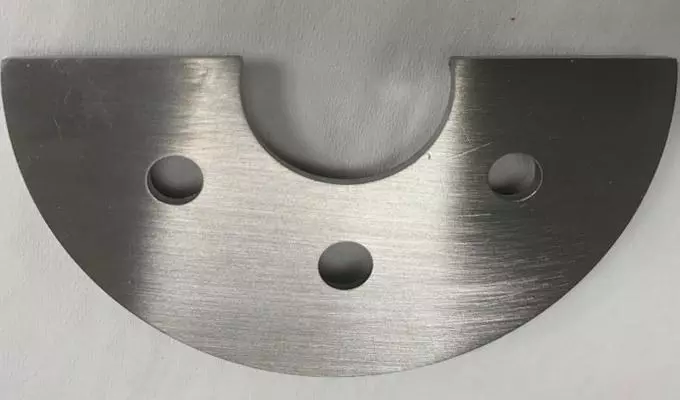

Umfang der Arbeiten: Läppen und Polieren von Kohlenstoffstahl (Außendurchmesser 60 mm und Innendurchmesser 18 mm) auf besser als Ra 0,05 µm mit Spiegelglanz, ohne Kantenabrundung
Stufe 1 (Runde) Verwendete Ausrüstung:
- Kemet 15” Läppmaschinen
- Kemet-Kupfer SP2
- Kemet Ebenheitsmessgerät
- Kemet Flüssigdiamant 6 Mikron Typ K std
Stufe 2 (Polnisch) Verwendete Ausrüstung:
Prozessgliederung für das Läppen und Polieren von Kohlenstoffstahl
Stufe 1 Läppen - 1 Teil wurde mit Kemtak plus mittig auf ein 15-Zoll-Druckgewicht gelegt, das Druckgewicht wurde dann in einen Kontrollring auf einer flachen 15-Zoll-Läppplatte von Kemet Copper SP2 gelegt und 15 Minuten lang mit Kemet Flüssigdiamant 6 Mikron Typ K std in einem Verhältnis von 2 Sekunden Spray alle 45 Sekunden gesprüht und insgesamt 15 Minuten lang bis zur Reinigung durchlaufen. Die Teile wurden dann mit der Reinigungsflüssigkeit CO42 abgespritzt.

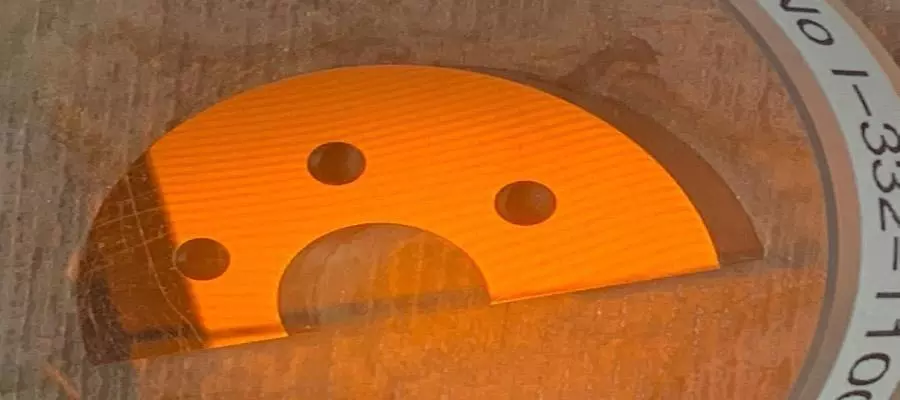

Polierstufe 2 - - Die gereinigte Probe wurde dann auf ein 15-Zoll-ASFL-Poliertuch in der Mitte eines Kontrollrings mit Kunststoffverkleidung gelegt und 2 Minuten lang mit einer Kemet-Flüssigdiamantaufschlämmung des Typs K mit 3 Mikron in einem Verhältnis von 2 Sekunden Sprühzeit alle 40 Sekunden bearbeitet. Die Probe wurde dann mit der Reinigungsflüssigkeit CO42 gereinigt und auf Ebenheit geprüft. Erreichter Ra: 0,0079µm

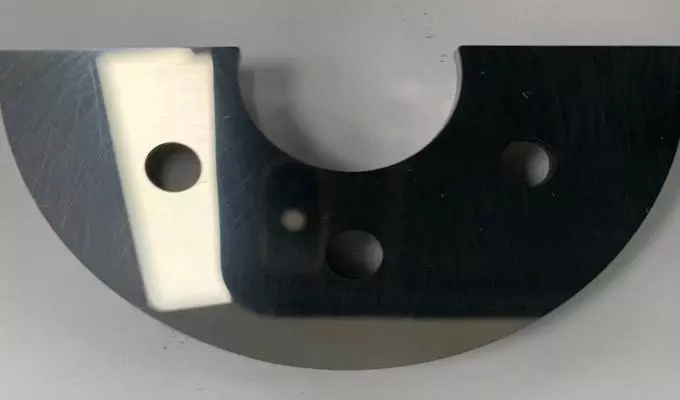

Nach Stufe 1 der Oberflächenveredelung von Kohlenstoffstahl
Nach Stufe 1 der Oberflächenveredelung von Kohlenstoffstahl

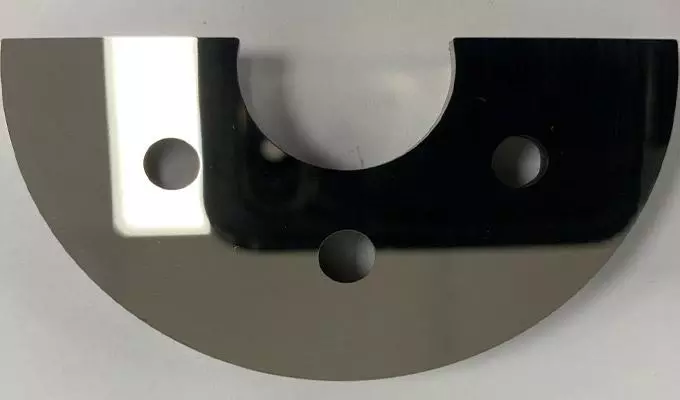

Nach Stufe 2 der Oberflächenveredelung von Kohlenstoffstahl
