Réparation et entretien du corps de vanne et de la plaque supérieure de la vanne
Exigences d'essai: Au corps de la valve de recouvrement et à la plaque supérieure de la valve
Composant: Soupape
Type d'appareil: Machines à roder Kemet 15"
Plaque tour: Kemet Cuivre
Type/qualité d'abrasif: Diamant liquide Kemet 6 Micron Type K standard
Pression supplémentaire: 4 Kg
| Répartition du processus | ||||
|---|---|---|---|---|
| Partie | Type de plaque/tissu | Type/qualité d'abrasif | Temps de traitement | Paramètres du distributeur |
| Plaque supérieure de soupape | Plateaux de Rodage Kemet Cuivre | Diamant liquide Kemet 6 microns type k std | 5 minutes | 1 seconde Vaporiser toutes les 40 secondes |
| Corps de soupape | Plateaux de Rodage Kemet Cuivre | Diamant liquide Kemet 6 microns type k std | 10 minutes | 1 seconde Vaporiser toutes les 40 secondes |
Processus de rodage des soupapes
La plaque supérieure de soupape a été placée au centre de l'anneau de conditionnement. Le poids manuel utilisé a été recouvert à l'aide d'un kit de revêtement Kemet composé d'un tampon en caoutchouc antidérapant. Ce coussinet peut être fixé à la surface inférieure du poids. Le poids avec le tampon est ensuite placé directement sur le dessus de la valve qui a été positionnée à l'intérieur de l'anneau de conditionnement. Un rodage peut se produire et les pièces ne déraperont pas de leur position. La plaque supérieure de la soupape a été rodée pendant une durée totale de 5 minutes. Planéité: 1 bande lumineuse 0.00029mm Ra 0,0455µm
Un ruban de mousse auto-adhésif a été placé autour du diamètre extérieur du corps de valve et placé dans l'anneau de conditionnement. Le ruban est appliqué pour protéger la vanne pendant que la machine fonctionne. La vanne ne nécessite aucun poids supplémentaire. Après 10 minutes, le corps de soupape est entièrement rodé. Planéité: 1 bande lumineuse 0.00029mm Ra 0.0250µm
Information additionnelle: Les pièces ont été nettoyées à l'aide d'ultrasons, d'un Nettoyeur à ultrasons Kemet 12 a été utilisé avec une dilution à 5% de Galvex 18.01 pour un temps de cycle de 5 minutes.

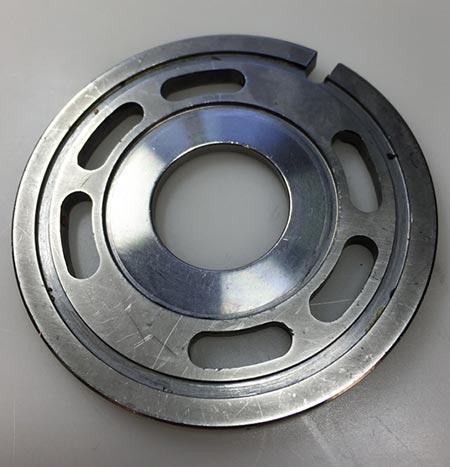

Avant le rodage de la soupape
Après le rodage de la soupape
