Réparation et entretien de sièges de soupapes industriels
Ces processus de rodage de siège de soupape sont bien établis, reproductibles et utilisés dans le monde entier par les principaux fabricants multinationaux de joints et de soupapes ainsi que par les services de maintenance des installations pétrolières et gazières.
Étendue des travaux : Pour roder à plat deux sièges montrant deux finitions de processus, un rodage et un polissage.
Équipement utilisé pour l'étape 1 (rodage):
Équipement utilisé pour l'étape 2 (polissage):
- Machine de rodage Kemet 15"
- Chiffon de polissage ASFL
- Jauge de planéité Kemet
- 3 microns type K std
- Liquide de nettoyage Co42
- Anneau de contrôle à face en plastique
- Porte-pièce profilé
Répartition du processus pour les sièges de soupape
2 x sièges ont été placés dans un anneau de contrôle de 15 pouces sur une plateau en cuivre kemet SP2 et ont fonctionné pendant 5 minutes pour éliminer les dommages et nettoyer ; les pièces ont ensuite été vérifiées pour leur planéité. 1 x siège a ensuite été placé dans un anneau de contrôle en plastique et passé sur un chiffon de polissage ASFL pendant 2 minutes.

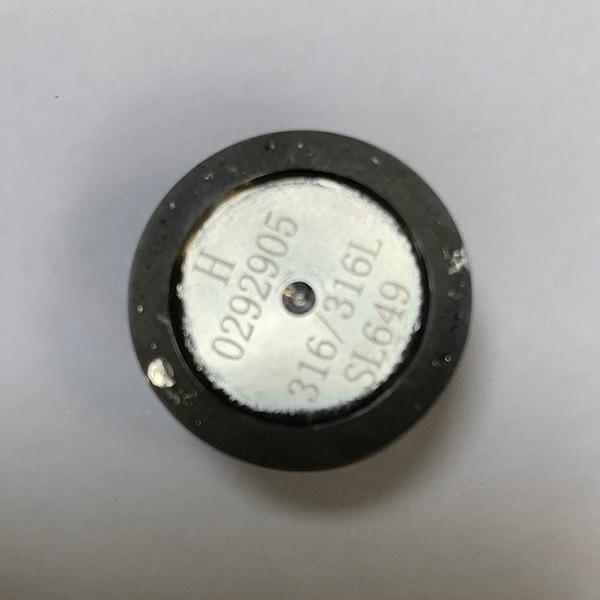

Siège de soupape endommagé

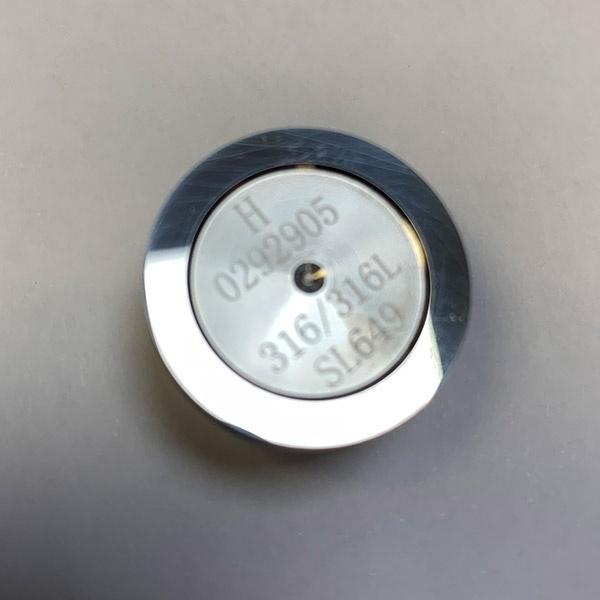

Nettoyage étape 1

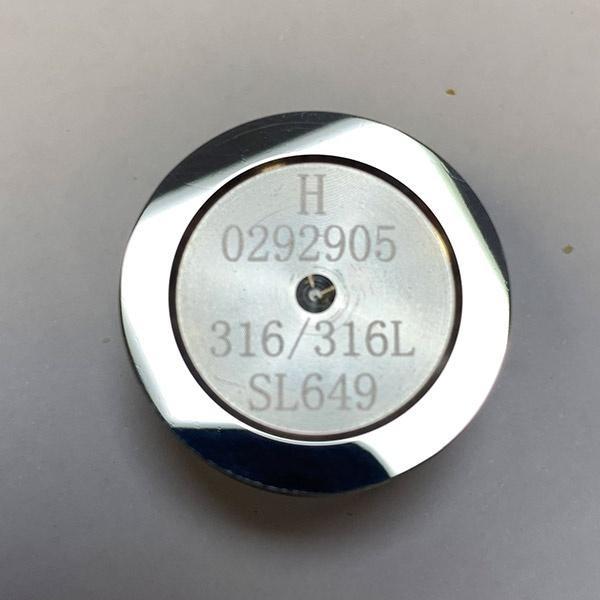

Polissage étape 2

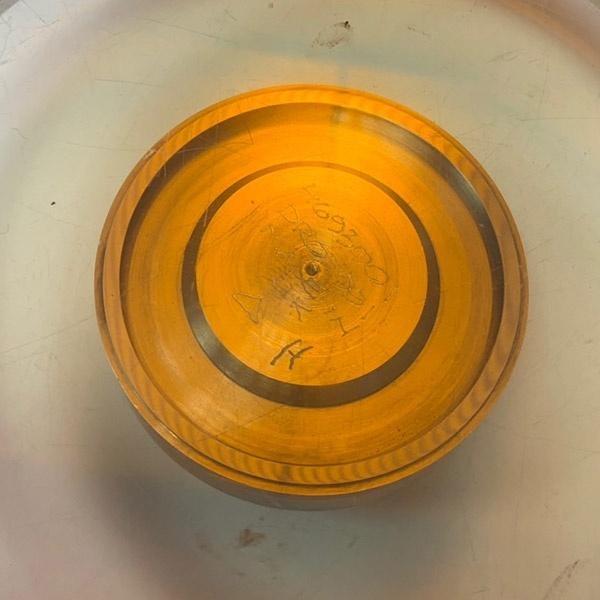

1 bande lumineuse sur siège de soupape

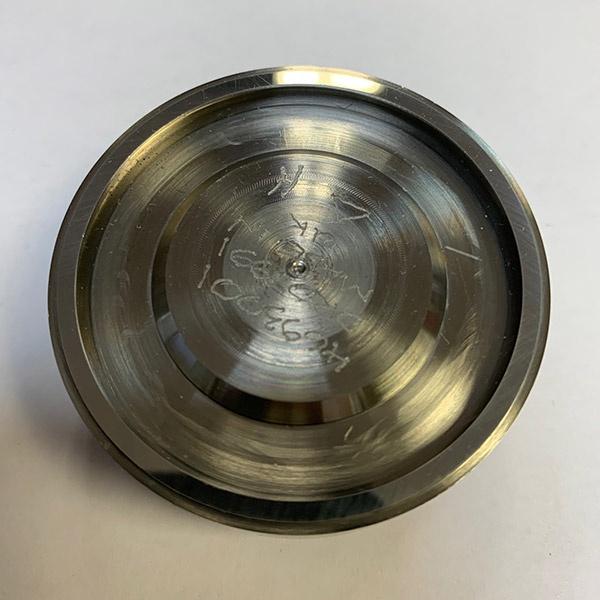

Après l'étape 1
1 bande lumineuse sur siège de soupape
Étendue des travaux : Roder 4 surfaces biseautées sur 2 sièges de clapet anti-retour de tailles différentes conformément aux exigences de Drg.
Équipement utilisé:
- Machine de polissage sphérique Kemet SPM
- Fixation sur mesure
- 2 x machines à roder sphériques
- Pâte de carbure de silicium 9,3 microns
- OS Fluide lubrifiant
- Liquide de nettoyage Co42
Répartition du processus pour les sièges de clapet anti-retour
1 x siège de clapet anti-retour a été placé dans le mandrin à 3 mâchoires avec la face biseautée qui doit être rodée vers le haut, une petite quantité de pâte de carbure de silicium de 9,3 microns a été appliquée sur la face et sur l'outil de tour usiné qui est ensuite glissé dans le manchon de l'arbre par les goupilles d'entraînement situées dans les fentes de chaque côté, un peu de fluide lubrifiant OS est appliqué sur la face biseautée et le recouvrement est ensuite abaissé, avec les vitesses de balayage et d'entraînement souhaitées ajustées en fonction de la machine fonctionne pendant 5 minutes jusqu'à ce que la face apparaisse nettoyée vers le haut, le siège du clapet anti-retour est ensuite retiré et nettoyé avec du liquide de nettoyage Co42.

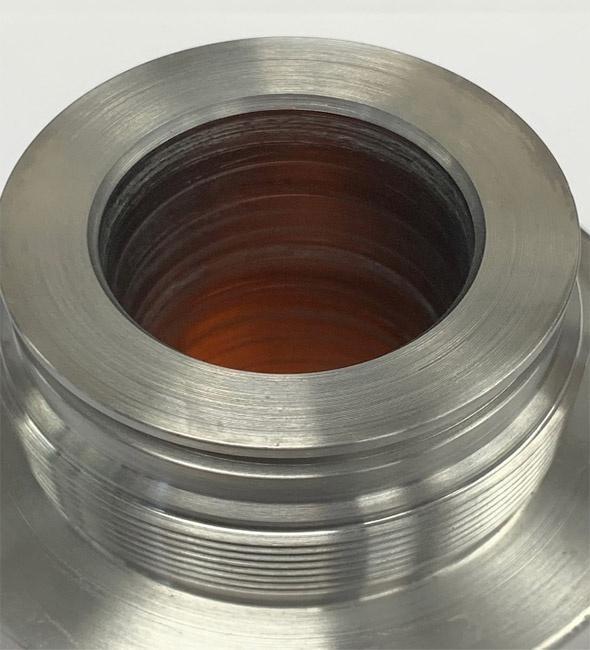

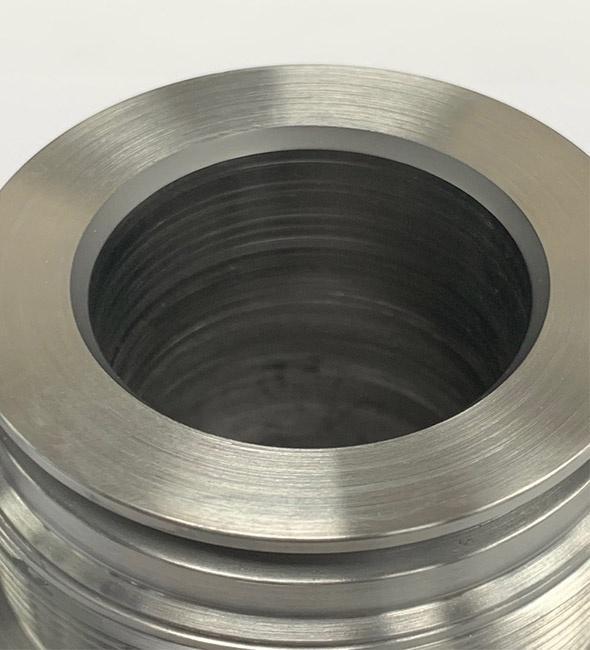

Avant le traitement du siège du clapet anti-retour
