Desbarbado de Agujeros Cruzados y de Orificios después del Taladrado
Los cepillos Xebec utilizan un material único de fibra cerámica abrasiva en lugar de granos abrasivos. La proporción de contenido de fibras cerámicas es impresionante, alcanzando un 80%, lo que proporciona un poder de rectificado excepcional con un rendimiento de corte constante a lo largo de la vida útil del cepillo. Esto representa una verdadera ventaja en comparación con los cepillos de nailon impregnados con abrasivos, donde el rendimiento disminuye con el tiempo, lo que resulta en tiempos de proceso prolongados y una frecuencia mucho mayor de reemplazo de cepillos.
Los productos de Xebec también mantienen su forma durante toda su vida útil, a diferencia de otros materiales de desbarbado que se deforman rápidamente. Esto mejora la consistencia del acabado y facilita su gestión como consumible en una línea de producción en masa.
XEBEC Brush™ Agujero Cruzado
Ideal para el desbarbado, el pulido y la eliminación de marcas de corte del diámetro interno y la parte avellanada
Equipo Aplicable
La herramienta se puede montar en un equipo que pueda controlar la velocidad de rotación. La herramienta debe girar a más de 8000 min-1.
| Cepillo (Color) | Código de Producto | Diámetro del Cepillo (mm) | Diámetro del Eje Dc(mm) | Diámetro del Vástago Ds(mm) | Longitud de las Cerdas (l) (mm) | Longitud Total L (mm) | Velocidad de Rotación Máxima (min-1) | Diámetro del Orificio Objetivo (mm) | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A12(Rojo) | CH-A12-1.5M | 1.5 | 2.5 | 3 | 50 | 120 | 20000 | 3.5-5 | |||||||||||||||||||||||||||||
| CH-A12-3M-TL | 3 | 4 | 3 | 50 | 120 | 14000 | 5-8 | ||||||||||||||||||||||||||||||
| CH-A12-3L-TL | 3 | 4 | 4 | 50 | 170 | 12000 | 5-8 | ||||||||||||||||||||||||||||||
| CH-A12-5M-TL | 5 | 6 | 6 | 50 | 120 | 14000 | 8- 10 | ||||||||||||||||||||||||||||||
| CH-A12-5L-TL | 5 | 6 | 6 | 50 | 170 | 12000 | 8- 10 | ||||||||||||||||||||||||||||||
| CH-A12-7M-TL | 7 | 8 | 6 | 50 | 120 | 14000 | 10-20 | ||||||||||||||||||||||||||||||
| CH-A12-7L-TL | 7 | 8 | 8 | 50 | 170 | 12000 | 10-20 | ||||||||||||||||||||||||||||||
| CH-A12-11M | 11 | 12 | 12 | 50 | 120 | 14000 | 14-20 | ||||||||||||||||||||||||||||||
| CH-A12-11L | 11 | 12 | 12 | 50 | 170 | 12000 | 14-20 | ||||||||||||||||||||||||||||||
| A33(Azul) | CH-A33-3M | 3 | 4 | 3 | 60 | 130 | 14000 | 5-8 | |||||||||||||||||||||||||||||
| CH-A33-3L | 3 | 4 | 4 | 60 | 180 | 12000 | 5-8 | ||||||||||||||||||||||||||||||
| CH-A33-5M | 5 | 6 | 6 | 60 | 130 | 14000 | 8-10 | ||||||||||||||||||||||||||||||
| CH-A33-5L | 5 | 6 | 6 | 60 | 180 | 12000 | 8-10 | ||||||||||||||||||||||||||||||
| CH-A33-7M | 7 | 8 | 6 | 60 | 130 | 14000 | 10-14 | ||||||||||||||||||||||||||||||
| CH-A33-7L | 7 | 8 | 8 | 60 | 180 | 12000 | 10-14 | ||||||||||||||||||||||||||||||
| CH-A33-11M | 11 | 12 | 12 | 60 | 130 | 14000 | 14-20 | ||||||||||||||||||||||||||||||
| CH-A33-11L | 11 | 12 | 12 | 60 | 180 | 12000 | 14-20 | ||||||||||||||||||||||||||||||
Tamaño de rebaba objetivo
Espesor de la raíz de la rebaba de 0.1mm o menos (las rebabas se doblan fácilmente con una uña)
XEBEC Brush™ Agujero Cruzado Extra Largo Tamaño de rebaba objetivo
Adecuado para el desbarbado, pulido y eliminación de marcas de corte del diámetro interno y la parte avellanada que supera los 150 mm de profundidad
Composición de la Herramienta
El cepillo, el cuello y el vástago son elementos separados. (Todos son artículos por pedido especial). Ensamble el cepillo en el vástago con el cuello antes de usar.

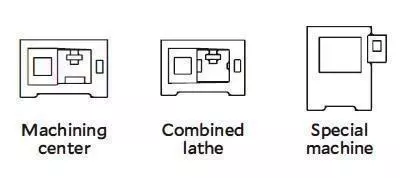

Equipo Aplicable
La herramienta se puede montar en un equipo que pueda controlar la velocidad de rotación. La herramienta debe girar a más de 8000 min-1.
| Brush (Colour) | Product code | Brush diameter (mm) | Shank diameter Ds (mm) | Overall length L (mm) | Maximum rotational speed (min-1) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A12 (Rojo) | * | 3 | 4 | 400 | 12000 | ||||||||
| * | 5 | 6 | 400 | 12000 | |||||||||
| * | 7 | 8 | 400 | 12000 | |||||||||
| * | 11 | 12 | 400 | 12000 | |||||||||
| A33 (Azul) | * | 3 | 4 | 410 | 12000 | ||||||||
| * | 5 | 6 | 410 | 12000 | |||||||||
| * | 7 | 8 | 410 | 12000 | |||||||||
| * | 11 | 12 | 410 | 12000 | |||||||||
* Este es un artículo por pedido especial. Por favor, contáctenos para más detalles.
Tamaño de rebaba objetivo
Espesor de la raíz de la rebaba de 0.1mm o menos (las rebabas se doblan fácilmente con una uña)
¿Qué Cepillo Necesito?
XEBEC Brush™ Agujero Cruzado Extra Grande
Tamaño extra grande disponible para automatizar el desbarbado del diámetro interno desde φ20mm hasta φ35mm. Alta potencia de rectificado en la punta de las cerdas, ya que las puntas de las cerdas se abren cuando giran debido a la fuerza centrífuga y actúan sobre el diámetro interno. Se utiliza para eliminar rebabas en un agujero cruzado, eliminar capas de óxido, virutas y objetos extraños del fondo de un agujero y para pulir el diámetro interno.
| Cepillo (Color) | Código de Producto | Diámetro del Cepillo (mm) | Longitud de las Cerdas (mm) | Profundidad del Vástago Insertado (mm) | Velocidad de Rotación Máxima (min-1) | Diámetro del Orificio Objetivo (mm) | Matching Shank |
|---|---|---|---|---|---|---|---|
| A33 (Dark Blue) | CH-A34-15 | φ15 | 60 | 10 | 9000 | φ20-25 | CH-SH-6 |
| CH-A34-20 | φ20 | 60 | 16 | 9000 | φ25-30 | CH-SH-8 | |
| CH-A34-25 | φ25 | 60 | 16 | 9000 | φ30-35 | CH-SH-8 |
Vástago
| Código de Producto | Diámetro del Vástago | Longitud del Vástago | Cepillo Correspondiente |
|---|---|---|---|
| CH-SH-6 | φ6mm | 80mm | CH-A34-15 |
| CH-SH-8 | φ8mm | 86mm | CH-A34-20, CH-A34-25 |
Estudio de Caso: Automotriz / Desbarbado del borde del agujero
Herramienta Utilizada: Herramienta de Desbarbado de Agujero Cruzado XEBEC Tipo Varilla de Fibra de Alúmina(CH-A12-5M)
RPM: 10,000 min-1
Tiempo de Proceso: 2 seg/pc
Vida útil de la herramienta: 1,600 pcs/herramienta
Antes del Desbarbado del Borde del Agujero Cruzado
Después del Desbarbado del Borde del Agujero Cruzado
Estudio de Caso: Automotriz / Desbarbado de agujero sin salida
Herramienta Utilizada: Herramienta de Desbarbado de Agujero Cruzado XEBEC CH-A12-3M(Ø3) + Soporte Flotante XEBEC
RPM: 2,000 min-1
Presión de la herramienta: 3.0 kgf
Tiempo de Proceso: 2 seg/pcs
Antes del Desbarbado del Agujero sin Salida
Después del Desbarbado del Agujero sin Salida
Uso y Consejos para el Desbarbado de Agujeros con el XEBEC Brush™ Agujero Cruzado
Consulte la tabla y seleccione el color del cepillo en función del material de la pieza de trabajo y del espesor de la raíz de la rebaba.
- Inserte el cepillo mientras no esté en movimiento. * Si gira el cepillo fuera del cilindro, las cerdas pueden dañarse o dispersarse y causar lesiones al operador.
- Haga girar la herramienta más allá del agujero cruzado. Se puede obtener una calidad de borde constante haciendo girar la herramienta en ambas direcciones (CW y CCW).
- Procese mientras retira el cepillo. Retirar el cepillo más allá de los agujeros cruzados evita que las rebabas se aplanen contra la superficie interior del cilindro.
- Procese mientras empuja el cepillo hacia adelante.
- Detenga la rotación del cepillo.
- Retire el cepillo mientras está en reposo.
* El XEBEC Brush tiene una alta potencia de rectificado en la punta. La punta del cepillo debe estar en contacto con la zona de procesamiento.
Condiciones de procesamiento: Velocidad de rotación
La velocidad de rotación recomendada es diferente según el diámetro del cepillo. Vea los diagramas a continuación.
CH-A12-1.5M
Diám. del orificio objetivo Ø3.5-5mm Velocidad de rotación recomendada: 9000-11000 min-1
CH-A12-3M/3L
Diám. del orificio objetivo Ø5-8mm Velocidad de rotación recomendada: 7000-10000 min-1
CH-A12-5M/5L
Diám. del orificio objetivo Ø8-10mm Velocidad de rotación recomendada: 8000-10000 min-1
CH-A12-7M/7L
Diám. del orificio objetivo Ø10-20mm Velocidad de rotación recomendada: 7000-9000 min-1
CH-A12-11M/11L
Diám. del orificio objetivo Ø14-20mm Velocidad de rotación recomendada: 6000-7500 min-1
CH-A33-3M/3L
Diám. del orificio objetivo Ø5-8mm Velocidad de rotación recomendada: 7500-9000 min-1
CH-A33-5M/5L
Diám. del orificio objetivo Ø8-10mm Velocidad de rotación recomendada: 7500-8000 min-1
CH-A33-7M/7L
Diám. del orificio objetivo Ø10-14mm Velocidad de rotación recomendada: 6500-8000 min-1
CH-A33-11M/11L
Diám. del orificio objetivo Ø14-20mm Velocidad de rotación recomendada: 6500-8000 min-1
Velocidad de rotación recomendada
Velocidad de rotación cuando el cepillo se desgasta 10 mm
Si quedan rebabas
- Aumente la velocidad de rotación al máximo en incrementos de 1000 min-1
- Aumente el número de pasadas
Si la pieza de trabajo no se puede desbarbar incluso siguiendo los procedimientos mencionados anteriormente, es posible que la condición de mecanizado sea incorrecta o que el tamaño de la rebaba sea demasiado grande. Cambie el cepillo por uno con mayor poder de rectificado. El poder de rectificado del cepillo: Azul> Rojo
Para prolongar la vida útil de la herramienta, disminuya la velocidad de rotación en incrementos del 10% o aumente la velocidad de avance en incrementos del 10%
* La vida útil de la herramienta varía significativamente según las condiciones de procesamiento, las condiciones de las rebabas (tamaño y dirección) y el material de la pieza de trabajo.
DATOS DE REFERENCIA: VIDA ÚTIL DE LA HERRAMIENTA
Material: Acero al Carbono S45C
Detalles del proceso: Desbarbado de agujero cruzado después del proceso de taladrado
Espesor de la raíz de la rebaba: 0.1mm
Diámetro del orificio:
Orificio principal Ø10mm
Agujero cruzado Ø5mm
Herramienta: CH-A12-SM
Velocidad de rotación: 10000 min-1
Velocidad de avance: 300 mm/min
Longitud utilizada: 10 mm de 50 mm
Vida útil de la herramienta: 4500 agujeros
