Macchina per sottile sezione per taglio e rettifica
Una macchina per il taglio e la rettifica di precisione delle sottili sezioni, per una rapida e precisa rimozione del materiale su sezioni sottili petrografiche, il Kemtech Geo svolge sia il processo di taglio che quello di rettifica. Nel modulo di taglio, il campione montato sulla slitta viene fissato su un supporto con vuoto e sezionato fino a uno spessore di 0,5 mm. Il raffreddamento con acqua durante il taglio evita deformazioni e degradazione termica. Nel modulo di rettifica, è possibile regolare la posizione di rettifica, con un codificatore che visualizza la posizione di rettifica sull'HMI con una risoluzione di 0,001 mm, garantendo un'alta precisione.
- Ampio vano di taglio con tavola a T-slot da 170 mm x 100 mm con movimento integrato sull'asse x
- Capacità di taglio di 120 mm (L) x 65 mm (H)
- Vite di regolazione da 50 mm di lunghezza per la posizione di taglio
- Dischi diamantati per taglio da 200 o 250 mm
- Vano di rettifica con tavola a T-slot da 180 mm x 130 mm
- Mola diametro 175 mm
- Vite a passo fine per regolare la posizione di rettifica con feedback del codificatore per visualizzare la posizione di rettifica sull'HMI con una risoluzione di 0,001 mm
- Motore a doppio albero ad alto coppia da 0,75 kW
- Velocità variabile da 500 a 2000 giri/min
- È possibile elaborare contemporaneamente da 1 a 3 campioni
- Pompa a vuoto integrata con sensore di vuoto per il controllo intermittente del risparmio energetico della pompa e scarico automatico dell'acqua integrato
- Due luci a LED forniscono illuminazione all'interno della macchina
- Schermo touchscreen HMI da 4,3"
- Sistema di raffreddamento a ricircolo con pompa da 50 l/min e carta filtrante da 10 micron
- Camere di taglio e rettifica completamente chiuse in policarbonato con porte interbloccate
- Supporti a vuoto disponibili per l'elaborazione di campioni montati su vetrino
- Base in alluminio priva di corrosione
- Manuale di installazione, funzionamento e manutenzione incluso
- Garanzia: 1 anno
| Modello | Kemtech Geo | |
|---|---|---|
| Velocità di taglio e rettifica, (giri/min) | 500 - 2000 | |
| Diametro della ruota da taglio, (mm) | 200 / 250 | |
| Diametro della ruota da rettifica, (mm) | 175 | |
| Serbatoio di ricircolo (opzionale), (lt) | 50 | |
| Dimensioni del vetrino | 51 x 26 | |
| 76 x 26 | ||
| 76 x 51 | ||
| Potenza del motore, (HP) | 0.75kW | |
| Dimensioni, LxPxH, (mm) | 939 x 764 x 701 | |
| Peso, (kgs) | 215 | |
| Voltaggio | monofase - 50/60Hz, AC, 13A max | 10V - monofase - 60Hz, AC, 13A max |
| Codici prodotto | 359427 | 359427A |
| Kit accessori per vetrino | Per dimensioni del vetrino | Codice |
|---|---|---|
| Include supporto per campioni e set di flange ø73 mm | 76 x 26 mm | 345718 |
| 76 x 51 mm | 345719 |
Dischi diamantati a tazza
Gamma di dischi diamantati a tazza per petrografia. Altre dimensioni disponibili su richiesta.
| Dimensione | Micron | Codice |
|---|---|---|
| Ø 175 mm | 65 | 345200 |
Mandrino a vuoto per la sezione di taglio
Codice prodotto: 345730
1 pezzo da 27x46 mm
1 pezzo da 28x48 mm
1 pezzo da 1"x2"
Codice prodotto: 345729
1 pezzo da 30x45 mm
1 pezzo da 2"x2
1 pezzo da 1"x3"
1 pezzo da 1 1/2"x3"
1 pezzo da 2"x3"
Supporti a vuoto (per vano di rettifica)
Codice prodotto: 345730
3 pezzi di 27x46 mm
3 pezzi di 28x48 mm
3 pezzi di 30x45 mm
Codice prodotto: 345740
1 pezzo da 1"x2"
1 pezzo da 2"x2
1 pezzo da 1"x3"
1 pezzo da 1 1/2"x3"
1 pezzo da 2"x3"

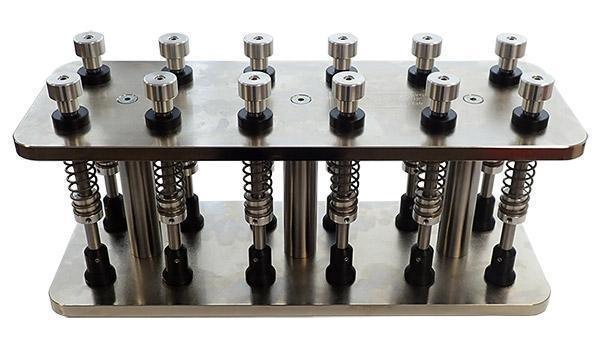

Dispositivo di montaggio per sezioni sottili
Il Geofix è un dispositivo per il montaggio dei campioni su vetrini per la sezione sottile. Il suo sistema di carico a molla garantisce uno spessore uniforme del materiale di incollaggio tra il campione e il vetrino.
| Prodotto | Codice |
|---|---|
| 8 vetrini fino a 76 x 51 mm | 345286 |
| 12 vetrini fino a 76 x 51 mm | 363084 |
| 2 vetrini fino a 152 x 102 mm | - |
