Tecniche di lappatura a mano

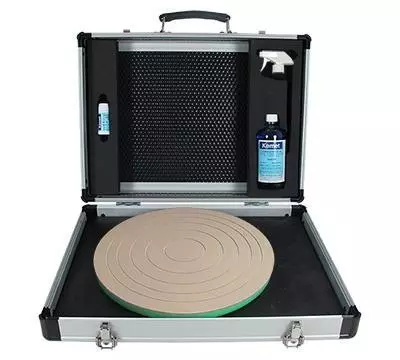

Istruzioni per l'uso e tecniche di lappatura per il Kit portatile Kemet tipo “3-LAP”

Contenuto:
1 x Piatto tipo FE d. 150mm con scanalature concentriche
1 x Piatto tipo XP d. 150mm con scanalature concentriche
1 x Piatto tipo Sn d. 150mm con scanalature concentriche
1 x Stick di pasta diamantata Kemet da 25 micron
1 x Stick di pasta diamantata Kemet da 8 micron
1 x Stick di pasta diamantata Kemet da 3 micron
1 x Bottiglia di lubrificante OS

Preparazione dei piatti per la lappatura a mano

Assicurarsi che i piatti di lappatura siano puliti prima dell'uso. Applicare l’appropriata pasta diamantata Kemet con parsimonia sul piatto. Troppo composto può allungare il tempo di lappatura! Spruzzare del liquido sul piatto. Troppo fluido può ridurre l'azione tagliente della pasta diamantata! La superficie della piastra dovrebbe essere solo umida, non bagnata! La ricarica delle piastre addominali dovrebbe, se possibile, avvenire all'esterno della custodia per il trasporto. Metti le piastre su una superficie piana e robusta. Lo strato antiscivolo sotto le piastre impedisce loro di muoversi.

Operazione di prima lappatura

Utilizzare il piatto tipo FE con lo stick di pasta diamantata Kemet da 25 micron (mogano) e il liquido lubrificante OS. Pulire il componente da lappare, smussando i bordi taglienti o scheggiati se necessario, tenerlo tra tre dita e metterlo sulla piastra. Spostarsi sul piatto con un movimento a “8” applicando una leggera pressione, prima con brevi anelli per diffondere il composto, successivamente con lunghi movimenti su tutta la superficie della piastra.

Controllare regolarmente il componente fino a quando non è stata eseguita la pulizia. Se si dispone di altri componenti da girare si consiglia di effettuare la prima operazione di lappatura su tutti loro prima di procedere a una lappatura più fine. Dopo circa 5 minuti di lappatura, a seconda della superficie da lappare, la piastra deve essere nuovamente pulita e deve essere applicata una nuova mescola. Dopo la prima operazione di lappatura pulire accuratamente sia la piastra che i componenti. Spruzzare del liquido sul piatto prima di rimetterlo nella sua custodia.

Seconda operazione di lappatura

Utilizzare il piatto tipo XP con lo stick di pasta diamanta Kemet da 8 micron (rossa) e il liquido lubrificante OS. Controllare nuovamente che il componente sia assolutamente pulito prima di iniziare la seconda operazione di lappatura. Ora lappare il componente fino a quando i graffi della prima operazione di lappatura sono stati completamente rimossi ed è stata ottenuta una nuova superficie liscia. Il motivo del graffio ora appare più fine: su molti tipi di materiale dovrebbe già essere visibile qualche riflesso.

Finitura

Utilizzare il piatto tipo Sn con lo stick di pasta diamantata Kemet da 3 micron (verde) e il liquido lubrificante OS. Controllare nuovamente che il componente sia assolutamente pulito prima di iniziare l'operazione di finitura. Lappare come in precedenza e interrompere l'operazione di finitura quando i graffi della seconda operazione di lappatura sono stati completamente rimossi ed è stata ottenuta una nuova superficie liscia. Sulla maggior parte dei tipi di materiale si sarà ottenuta una finitura riflettente o a specchio.

Istruzioni per l'uso e tecniche di lappatura per il "Kit portatile per la lappatura (Tipo L & P)"

Contenuto:
1 x Piatto Kemet tipo FE o Piatto Kemet tipo XP
1 x Stick di pasta diamantata Kemet KD da 25 micron o 3 micron
1 x Bottiglia di lubrificante OS

TIPO L per Lappatura e TIPO P per Lucidatura

Per la lappatura e la lucidatura a mano di una vasta gamma di materiali duri e morbidi, tra cui ceramica, carburo di tungsteno, stellite, acciaio duro e morbido, nitruro di silicio, ottone, ecc.

Tecniche di lappatura a mano hand lap kit type L and P

Modalità d'uso per la lappatura o la lucidatura

  1. 1. Assicurarsi che la superficie del Kemet Iron Lap o del Kemet XP Lap sia asciutta e pulita
  2. 2. Rimuovere la parte superiore del 25 Micron o 3 Micron Kemet Pasta diamantata Application Stick e ruotando la base zigrinata esporre una piccola parte del composto.
  3. Applicare la mescola con parsimonia sulla superficie del giro in 4 o 5 aree casuali.
  4. Inumidire la superficie del piatto con il lubrificante (tipo OS).
  5. Posizionare il pezzo in lavorazione sul piatto e lavorarlo leggermente con un movimento a “8” in modo da stendere la pasta. All'inizio l'azione dovrebbe essere intorno al bordo esterno del piatto, seguita da un'azione più generale che copre l'intera sua superficie.
  6. Il pezzo può essere lappato applicando una pressione decisa, sempre con un movimento a “8". Si consiglia di cambiare la posizione di tenuta a intervalli regolari e di utilizzare l'intera superficie del piatto.
  7. Ricaricare il piatto ogni 5 minuti circa di utilizzo pulendo e applicando un'ulteriore piccola quantità di pasta diamantata da 25 Micron e di lubrificante OS.

Lucidatura

Assicurarsi che qualsiasi pezzo sia accuratamente pulito prima della lucidatura. Applicare solo piccole quantità di fluido lubrificante. Come principio di base, si ottiene un risultato migliore se il Kemet XP Lap è "solo umido".

Nota: per i componenti di lappatura come le valvole di sicurezza, la piastra Kemet può essere rimossa dalla custodia e utilizzata lavorando in un'azione casuale sulla parte superiore del pezzo.

Istruzioni per l'uso e tecniche di lappatura per il 'Kemet Kit lappatura per tenute meccaniche in carbonio'

Il kit di lappatura a secco Kemet carbonio Seal è composto da:

Piastra di lappatura strutturata: questa è una piastra di lappatura con una superficie strutturata. La piastra è stata lappata piatta per generare componenti piatti e ha una superficie appositamente strutturata che rimuove il materiale e genera una faccia di carbonio lucidata piatta senza l'aggiunta di abrasivo sciolto.

Panno per la sgrossatura: Questo deve essere usato in combinazione con il fluido "Lavaggio delle piastre" per rimuovere l'eccessivo accumulo di carbonio sulla piastra. Troppo carbonio ridurrà le prestazioni della piastra strutturata. La superficie ruvida del tampone avrà anche una texture della piastra di lappatura per prolungare la vita della piastra tra le operazioni di una nuova lappatura.

Detergente per lavaggio piastre: Si tratta di un detergente acquoso premiscelato che deve essere utilizzato quando si pulisce la piastra dopo l'uso.

Tecniche di lappatura a mano Kit lappatura per tenute meccaniche in carbonio

  1. Assicurarsi che le superfici della piastra di lappatura e i componenti in carbonio siano puliti e privi di qualsiasi contaminazione. Qualsiasi contaminazione influenzerà i risultati.
  2. Usando una pressione della mano ferma, spostare il componente sulla superficie della piastra di lappatura in una figura di 8 movimenti.
  3. Utilizzare il più possibile la superficie della piastra, ruotando la piastra di volta in volta per indossare uniformemente la superficie.
  4. Dopo dieci figure di 8 movimenti, ruotare il componente di 90 gradi. In questo modo si manterrà la geometria parallela della parte.
  5. Quando la faccia in carbonio mostra una superficie ugualmente levigata in tutte le aree, pulire e ispezionare la planarità.
  6. Non è necessario pulire la piastra di lappatura dopo ogni componente, ma un eccessivo accumulo di carbonio influenzerà le prestazioni della piastra.
  7. Kemet consiglia di pulire la lastra di lappatura dopo che ogni lotto di componenti è stato elaborato

Nel corso del tempo la lastra strutturata richiederà una nuova testurizzazione e appiattimento. Le piastre devono essere restituite a Kemet per questa procedura.
