Lappatura dei corpi e dei cappellotti delle valvole limitatrici della pressione
La classica valvola di sfogo della pressione è formata da un corpo e un cappellotto. Per la lappatura piana di entrambi i pezzi che compongono la valvola, si svolge un processo simile di lappatura ma con tecniche differenti.
In entrambi i casi viene utilizzata una piastra di lappatura in ferro Kemet con un liquido diamantato Kemet tipo K da 3 micron e un lubrificante Kemet tipo K. Le due tecniche sono le seguenti:
Cappellotto per sfogo pressione
La maggior parte dei cappellotti di sfogo della pressione ha un centro conico rialzato. Questo rende necessario l'utilizzo di una piastra di lappatura in ferro Kemet con scanalature anulari dove la scanalatura rappresenta lo spazio per l'area conica. Normalmente una singola piastra di lappatura con scanalature anulari è in grado di lappare 2 dei 8 o 9 taglie più comuni di cappellotti. Mediamente una gamma di 4 piastre in ferro con scanalature Kemet può trattare la maggior parte dei cappellotti.
Il metodo utilizzato prevede di posizionare il cappellotto all'interno dell'anello di condizionamento della macchina (di solito 15 ") e utilizzare una sfera di acciaio da 500 grammi sopra il cappellotto per applicare pressione. I tempi di lappatura sono brevi, di solito da 3 a 5 minuti.
Corpi della Valvola di Sfogo della Pressione

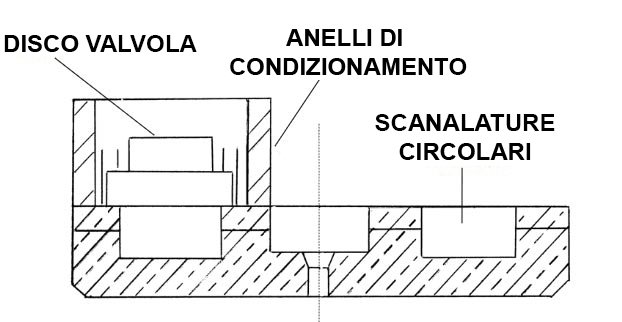

Di solito sono molto pesanti e la superficie di tenuta è di soli 2 mm o poco più. Possono essere lappati/ lucidati su una piastra di lappatura standard in ferro Kemet da 15" di diametro. Il punto importante da tenere a mente è che il corpo deve essere sostenuto nell'area di contatto con la lappatura per evitare che la resistenza lo faccia ribaltare. La rondella in acciaio è la più adatta. Osservando i disegni accanto è facilmente comprensibile come posizionare il corpo valvola e il cappellotto.
Lappatura Valvole a Scorrimento Parallelo
Le Valvole a Scorrimento Parallelo sono di solito blocchi di metallo con un grande foro su un'estremità (vedi schizzo sotto)
È importante lapparle in modo piatto e parallelo ma il foro può rendere questa operazione difficile.

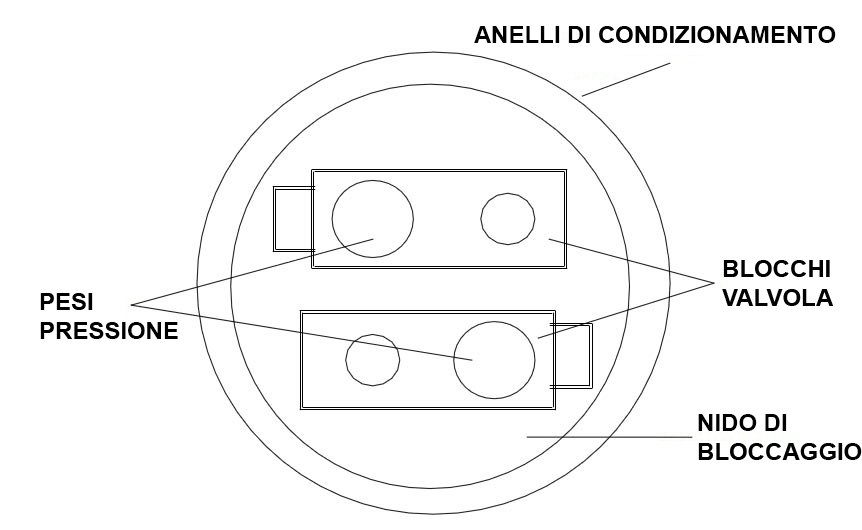

Il metodo comunemente usato prevede di posizionare uno o più blocchi valvola all'interno del Anello di Condizionamento e posizionarlo in un supporto di lavoro di tipo nido. Poi viene posato un peso sull'area solida del blocco, che è il doppio del peso del materiale rimosso dal foro. Viene utilizzato un panno antiscivolo per mantenerlo in posizione (vedi schizzo sotto).
Le macchine di Lappatura con diametro di 24” (600 mm) e superiori dotate di Sistemi in Ferro Kemet sono normalmente utilizzate per questo lavoro. Normalmente si utilizzano Diamante Liquido Tipo K da 8 Micron e Fluido Lubrificante Tipo K per produrre superfici migliori di 2 Ra μ. Un tempo tipico di lappatura partendo da terra sarebbe di 10-15 minuti.
