Lappatrice a doppia faccia - Twin Lap

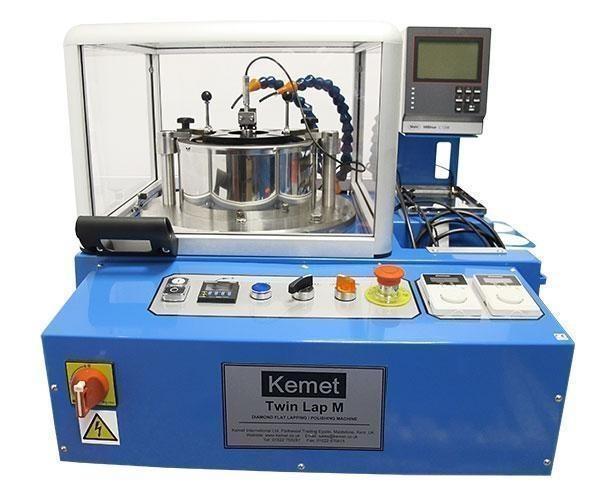

La macchina Kemet Twin Lap M è una piccola ma versatile macchina da banco ideale per piccole officine e laboratori per lappatura a doppia faccia (Twin Lap L è una macchina da pavimento). Viene fornita completamente attrezzata e pronta all'uso ed è adatta per lappatura di componenti fino a 114 mm di diametro e fino a 30 mm di spessore. In determinate circostanze possono essere ospitati componenti più grandi.
La macchina è azionata a cinghia e costruita su una base in estrusione di alluminio. I piedini della macchina eliminano il trasferimento delle vibrazioni da e verso il pavimento. Questo design offre all'operatore una maggiore vicinanza al piatto e un facile accesso per la manutenzione. Il piatto può ruotare in entrambe le direzioni e il supporto di lavoro oscillerà automaticamente.
La macchina funzionerà con un materiale abrasivo come il carburo di silicio, l’allumina o il carburo di boro, sospeso in un veicolo a base di olio o acqua o con un composto diamantato. La mescola viene alimentata sul piatto da un sistema autoportante tramite una pompa peristaltica.
Come per tutte le lappatrici a doppia faccia, si consiglia di ricondizionare i piatti per la lappatura utilizzando regolarmente gli anelli di condizionamento. La macchina può anche essere dotata di attrezzature di erogazione diamantate e speciali piatti complementari. Il controllo automatico dello spessore è un'opzione.
Le macchine sono completamente attrezzate e pronte per funzionare. I comandi sono alloggiati in un'unica consolle in acciaio collegata al telaio di base ad una comoda altezza di lavoro. In tutti i casi l'operazione di lappatura è controllata da un timer regolabile multi-range o dalla modalità DTI opzionale.
TwinLap M per componenti <51 mm dia x 20mm di spessore
TwinLap L per componenti <114 mm dia x 30mm di spessore

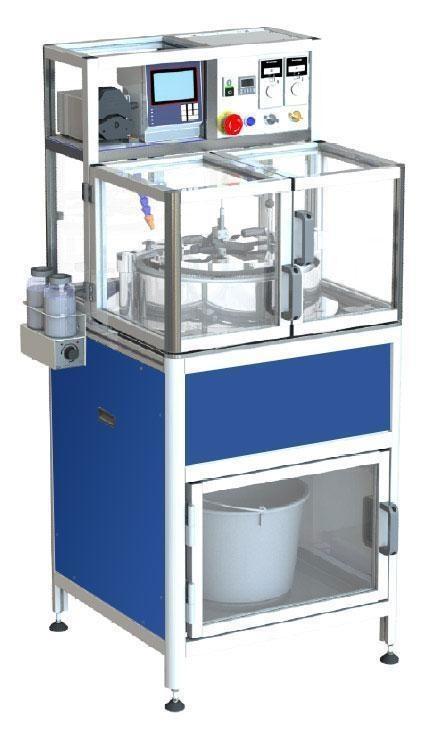

TwinLap L
| Dettagli tecnici | TwinLap M | TwinLap L |
|---|---|---|
| Altezza | 630 millimetri | 1580 millimetri |
| Profondità | 780 millimetri | 800 millimetri |
| Larghezza | 770 millimetri | 770 millimetri |
| Capacità | Ø51mm OD dimensione massima del componente, 20mm spessore max. Spessore +/- 0.005mm. Planarità <0.0005mm | Ø114mm OD dimensione massima del componente, spessore massimo 30mm + / - 0,005 mm. Planarità <0.0005mm |
| Forza massima del piatto | 5kg | 20kg |
| Velocità dell'ingranaggio dell'anello esterno | 0 - 111 rpm 60W DC drive | 0 - 26 rpm 300W DC drive |
| Velocità dell'ingranaggio dell'anello interno | 0 - 125 rpm 60W DC drive | 0 - 64 rpm 300W DC drive |
| Peso massimo approsimativo | 80kg | 300kg |
| Utensili standard | Un piatto di ghisa Ø175mm Un set di ingranaggi di condizionamento in ghisa, Un set di pesi per il piatto superiore, Un set di supporti da lavoro | Un piatto in ghisa Ø370mm, Un set di ingranaggi di condizionamento in ghisa, Un set di pesi per il piatto superiore, Un set di supporti da lavoro |
| Utensili opzionali |
| |
| Caratteristiche opzionali |
| |
| Alimentazione elettrica | 230V-monofase-50Hz o 110V-monofase-60Hz | |
| Codice prodotto | 359314 | |
