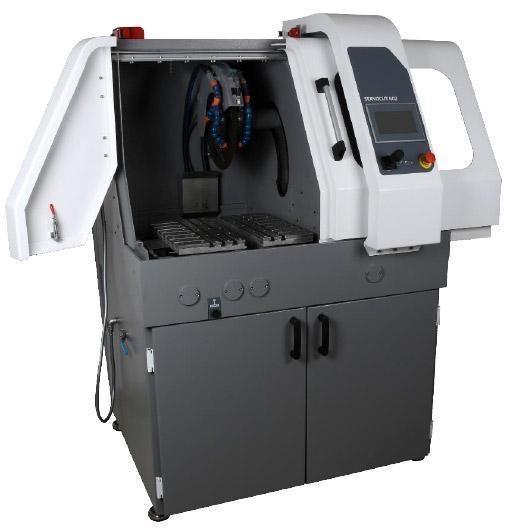

Tronçonneuse pour sections minces

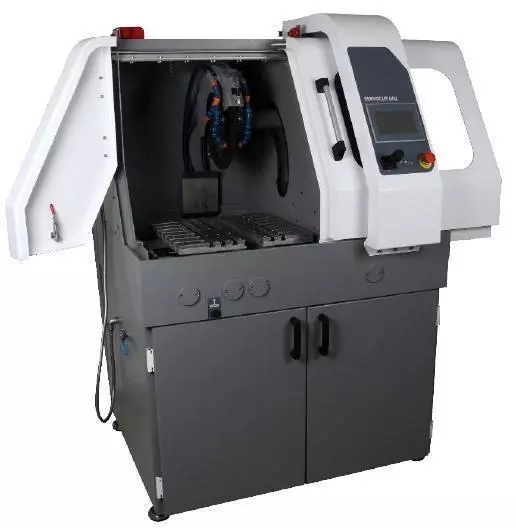

La Servocut 402 est équipée d'une base en fonte d'aluminium sur laquelle le moteur et l'espace de travail sont fixés dans deux boîtiers séparés. Une grande fenêtre ainsi qu’une LED scellée dans la chambre de coupe permettent d'observer le processus de coupe en toute sécurité. La grande taille de la table d'avancement à rainures en T et du plan de travail permet l’utilisation de différents dispositifs de fixation. La grande table d'avancement offre également une longue profondeur de déplacement, faisant de la Servocut la machine idéale pour couper des échantillons longs ou profonds en un seul passage. Un orifice d'accès latéral permet les coupes transversales d’échantillons longs et un plateau en acier inoxydable réceptionne les échantillons de petite taille.

Tronçonneuse pour sections minces

Grâce à sa coupe de précision, cette machine évite souvent l’opération de meulage avant le rodage de l'échantillon.

La Servocut 402 offre une capacité de coupe sur trois axes x-Y-ZW :

  • Tronçonnage sur l'axe Z : Une fois l'échantillon fixé, le disque de coupe s'approche de l'échantillon.
  • Découpe sur table d'avancement sur l’axe Y : l'échantillon fixé est entraîné vers un disque de coupe rotatif à l'aide de la table d'avancement à rainure en T
  • Découpe parallèle sur l'axe X (en option) : sectionnement en série parallèle sur l'axe X avec banc mobile en option
  • Une évacuation standard de 80 mm de diamètre pour l'extraction des fumées est prévue à l'arrière du capot

Une pompe à vide intégrée disponible en option permet de découper non seulement de gros échantillons de roche, mais aussi des sections montées sur lame.

* Découpe parallèle à l’axe X (en option) avec le modèle 402-AA-AX ** Méthodes de coupe optionnelles pour les opérations de coupe lourdes. Coupe diagonale : pour une capacité de coupe accrue. Coupe par étapes : pour les matériaux très durs. Coupe par segments : pour les matériaux exigeants de forme complexe.

Modèles Servocut SERVOCUT 402-AA
Diamètre max du disque (mm) Ø400
Capacité de coupe max (mm) Ø150
Capacité de coupe max, H x P (mm) 85 x 350
Course des axes Y, X, Z (mm) (Y) 300, (X) 150*, (Z) 225
Dimension de la table à rainure en T, (mm) 550 x 484
Dimension de la rainure en T, (mm) 12
Puissance du moteur de coupe (S1) 7,5 kW
Vitesse du disque, (tr/min) 600 - 2400
Avance de coupe, (μm/s) 20-5000
IHM par écran tactile 7 pouces
Tronçonnage, axe Z Auto
Découpe sur table d’avancement, axe Y Auto
Découpe sur table oscillante Standard
Découpe rapide par impulsions Standard
Contrôle intelligent de l'avancement Standard
Coupe par étapes ; Coupe par segments ; Coupe en diagonale ** En option
Système de nettoyage automatique En option
Taille L x P x H, (cm) 114 x 112 x 169
Poids (kg) 600
Unité de refroidissement à l’eau (l) 135
Voltage 400 V-Triphasé-50 Hz

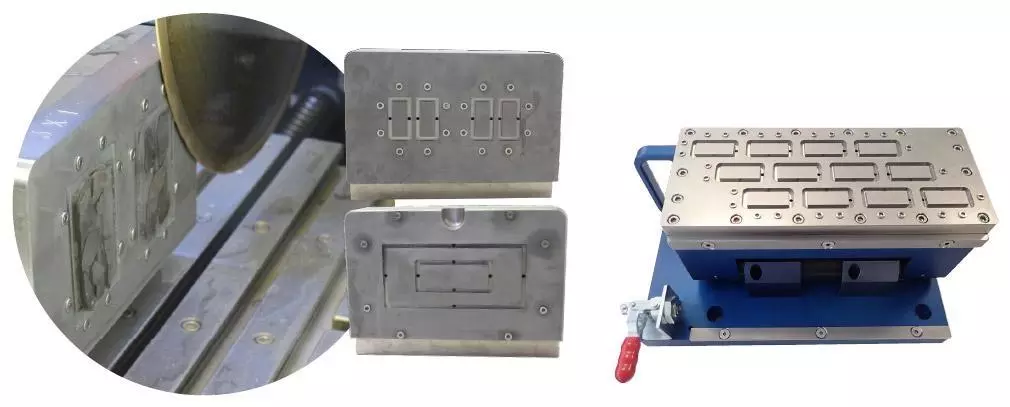

Kemet propose une gamme d’accessoires pour vide qui permettent la découpe de plusieurs échantillons standard pour montage sur lames, et sur mesure pour les lames non standard jusqu'à 150 mm x 100 mm.

sur mesure pour les lames non standard

Toutes nos machines de découpe peuvent être modifiées pour répondre aux exigences de coupe de la plupart des matériaux. Existe en différentes versions.
