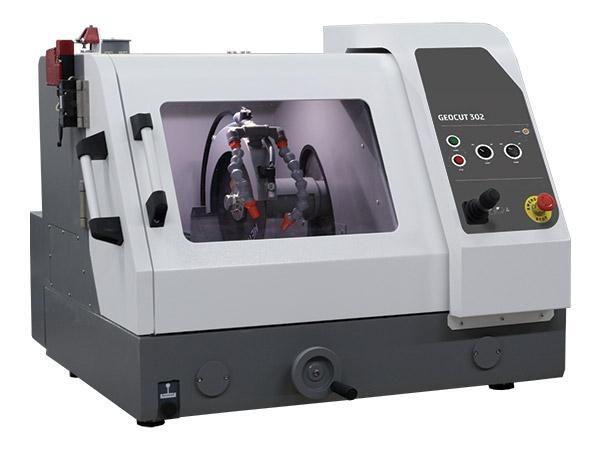

Fraise pour échantillons géologiques

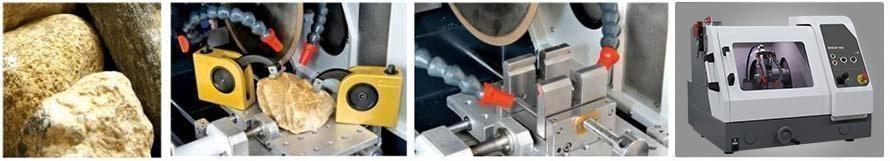

Fraise géologique pour le tronçonnage de roches, céramiques et minéraux, du verre, du béton, etc.
La fraise Geocut est équipée d'une base en fonte d'aluminium sur laquelle le moteur et le plan de travail sont fixés dans deux boîtiers séparés. Une grande fenêtre ainsi qu’une lampe de 12 V scellée dans la chambre de coupe permettent d'observer l’opération en toute sécurité.
La grande table d'avancement et le vaste plan de travail supportent différents dispositifs de fixation et offrent une longue profondeur de course, ce qui fait de la Geocut la machine idéale pour couper des échantillons longs ou profonds en un seul passage. La table croisée X-Y est standard pour la coupe parallèle et en série. Un système d’eau de refroidissement à deux jets, un de chaque côté du disque de coupe, est disponible en option.

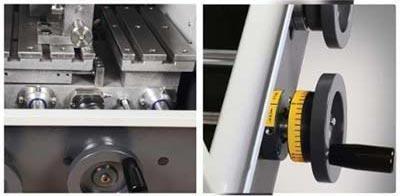

- Positionnement du disque de coupe sur l'axe Z et système de coupe sur table d'avancement
- Positionnement manuel de l'échantillon sur les axes X et Y
- Plan de travail X-Y et table d'avancement transversale pour la découpe de sections planes parallèles.
- Affichage mécanique de l'épaisseur de coupe
- Capacité de coupe : jusqu'à ø85 mm de matière solide avec disques diamantés de ø250 mm. Jusqu'à ø110 mm de matière solide avec disques diamantés de ø300 mm
- Système d’arrêt électronique
- Interrupteur de verrouillage du capot
- Différents systèmes de fixation disponibles
| Modèle | Geocut |
|---|---|
| Tronçonnage, axe Z | Manuel |
| Découpe sur table d'avancement, axe Y | Manuel |
| Découpe parallèle, axe X | Manuel |
| Diamètre du disque (mm) | Ø 250 - Ø 300 |
| Capacité de coupe Ø250 (mm) | Ø 85 |
| Capacité de coupe Ø300 (mm) | Ø 110 |
| Capacité de coupe Ø300, HxP (mm) | #70 x 200 |
| Course des axes Y, X, Z (mm) | (Y) 220, (X) 5, (Z) 125 |
| Dimensions de la table à rainure en T, LxP (mm) | 495 x 275 |
| Dimension de la rainure en T (mm) | 12 |
| Puissance de coupe kW (S1) | 4 |
| Puissance de coupe kW (S3) | 5,1 |
| Vitesse de rotation du disque (tr/min) | 2800 |
| Taille, L x P x H (cm) | 90 x 94 x 66,5 |
| Poids (kg) | 250 |
| Unité de refroidissement (l) | 40 |
| Voltage | 400 V-Triphasé-50 Hz |
| Référence produit | 345280 |
Dispositifs de fixation
Dispositif de fixation rapide pour échantillons pétrographiques ronds
GR 1811 pour GEOCUT
Étau universel pour grands échantillons, roches, etc.
GR 1812 pour GEOCUT
Dispositif de fixation vertical avec patin de fixation
15 05 pour GEOCUT
