Upravující lapovací kroužky
Upravující lapovací kroužky z litinové oceli se vlivem lapovacího procesu přirozeně opotřebovávají. Výměnné kroužky jsou k dispozici pro většinu modelů plochých lapovacích strojů. Dostupné jako plné nebo drážkované. Upravující lapovací kroužky s diamantovým povlakem jsou dostupné na zakázku v zrnitostech Grit, včetně Grit 60 a Grit 120. K dispozici jsou také plastové čelní a keramické čelní upravující lapovací kroužky. Tyto jsou používány spíše pro leštění než pro lapování.
Upravující lapovací kroužky z litiny
| Lapovací stroj | Plný litinový kroužek | Drážkovaný litinový kroužek | 3 kroužky | 4 kroužky |
|---|---|---|---|---|
| Kemet 15 | 360204 | - | 360203 | - |
| Kemet 20 | 360818 | - | 361027 | - |
| Kemet 24 | 360679 | 360680 | 360208 | 360274 |
| Kemet 36 | 360186 | 360681 | 360278 | 360682 |
| Kemet 40 | * | * | 360683 | * |
| Kemet 48 | 360662 | 360235 | 360833 | 360642 |
* Dostupné na vyžádání
Keramické čelní upravující lapovací kroužky
| Lapovací stroj | Rozměry keramických čelních lapovacích kroužků | Kód |
|---|---|---|
| Kemet 15 | Vnější průměr: 178mm Vnitřní průměr: 140mm Výška keramiky: 20mm | 361522 |
| Kemet 20 | Vnější průměr: 231mm Vnitřní průměr: 191mm Výška keramiky: 30mm | 361982 |
| Kemet 24 | Vnější průměr: 286mm Vnitřní průměr: 248mm Výška keramiky: 30mm | 361528 |
| Kemet 36 | Vnější průměr: 419mm Vnitřní průměr: 368mm Výška keramiky: 38mm | E03547 |
Další velikosti jsou k dispozici na vyžádání
Diamantový obtahovací kroužek
Pro rychlou korekci kompozitních lapovacíchdesek Kemet, zejména jestliže dostaly vypouklý tvar povrchu,se diamantový obtahovací kroužek dodává s diamantovými peletami zrnitosti 80, které jsou nalepeny na litinovém kondicionačním lapovacím kroužku. Diamantový obtahovací kroužek se osvědčil jako výrazně rychlejší než použití tradičních materiálů.

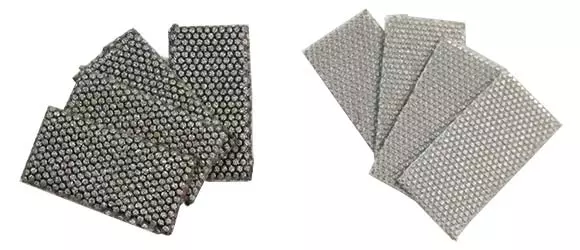

Obvazové podložky
Diamantové obtisky Kemet se dodávají ve dvou různých variantách - hrubé a jemné. Jsou samolepicí a připevňují se ke spodní části litinového kondicionačního lapovacího kroužku pro rychlou korekci rovinnosti lapovací desky na lapovacích strojích Kemet.
Čištění upravujících lapovacích kroužků pomocí ultrazvukových čističek Kemet
Někdy je důležité upravující lapovací kroužky vyčistit. Zvláště pokud začínají být znečištěné nebo se zablokují, a pokud měníte diamantovou suspenzi z hrubé na jemnou zrnitost.
Pokud je mezi drážkami znečištění a je používán hrubý stupeň, nečistoty se zapustí do povrchu. Proto Vám ukážeme nejlepší způsob čištění a návratu k čistému ovládacímu kroužku.
To, co zde máme, je ultrazvukový čisticí systém. V této jednotce použijeme vodu s koncentrovanou chemikálií, v tomto případě používáme Kemet Typ A, což je alkalický čisticí prostředek, který je vhodný pro univerzální použití na všechny typy oceli a železné materiály. Koncentrace v systému je asi 12-15%, teplota je 50-55°C.
Umístěte ovládací kroužek do systému tak, aby drážky směřovaly dolů. Nastavíme proces na 10 minut a potom otočíme kroužek na druhou stranu na dalších 10 minut. Někdy je dobré přemístit koš nahoru a dolů, aby odtekla kapalina a znečištění. Po krátké době uvidíte, že většina kontaminace je pryč, avšak ponechejte ještě uvnitř do dovršení 10 minut. Pro silně znečistěný ovládací kroužek použijte štětec k odstranění veškerého volného znečištění, a poté vložte ovládací kroužek zpět druhou stranou nahoru a proces proveďte znovu.
Po druhém procesu by měl být kroužek čistý. Další fází je oplachování. Je důležité kroužek po procesu opláchnout, jelikož oplachování odstraní koncentrovaný čisticí prostředek a všechny uvolněné částečky znečištění a dostanete tak možnost zkontrolovat, zda je kroužek skutečně čistý. Pokud použijete teplou vodu, pomůže vám to urychlit proces sušení.
Jednou z důležitých věcí, kterou je třeba na lapovacím kroužku zkontrolovat, je jeho zkosení z vnějšku, které se postupně opotřebovává. Jakmile zkosení zmizí, je důležité zkosení opět obnovit na zhruba 3mm o 45 stupních na obráběcím stroji. Můžete se také podívat na stav šířky kroužku, protože i ten se bude pomalu opotřebovávat a když drážky začnou mizet, je čas lapovací kroužek vyměnit, protože ztrácí účinnost a také ztrácí svou velkou část hmotnosti, která je potřebná pro úpravu lapovací desky.
