Instrumento de Medição de Planicidade
- Calibrar o instrumento de medição, colocando o no calibre de planicidade mestre fornecido e com o ponteiro do indicador colocando no zero. Isto é feito através de o parafuso de ajustamento.
- Coloque o instrumento de medição na superfície a ser verificada.
- Leia o desvio de planicidade verdadeira directamente no mostrador do instrumento de medição.

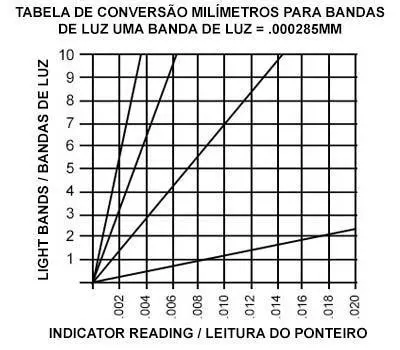

- Se desejado, converta a leitura decimal para bandas de luz consultando à tabela de conversão no instrumento de medição ou na tabela anexada.
Uma leitura positiva no indicador mostra que a superfície que está a ser verificada é convexa.
Uma leitura negaitiva no indicador mostra que a superfície que está a ser verificada é côncava.
O calibre do nivelamento é fornecido, completo com o plano mestre. Coloque com cuidado o calibre de nivelamento no plano mestre como mostrado e o ajust o ponto no indicador do seletor a próximo ao primeiro zero que usam o ajustment parafusa. Ajuste o ponteiro a exatamente zero usando o anel da moldura da escala.
O plano mestre é dobrado a um nivelamento não a exceder 1 mícron. Transfira o calibre à superfície a ser verificada, e lido a mudança na leitura do ponteiro relativo ao jogo zero.
Uma leitura positiva (o ponteiro viaja sentido horário sobre o zero) indica um formulário convexo.
Uma leitura negativa (o ponteiro não passa sobre zero) indica um formulário côncavo.
Ao usar um calibre verificar uma placa dobrando, duas leituras devem ser feitas exame. Um ao longo da linha radial do centro e um que lê em 90º. Para o nivelamento, ambas as leituras devem ser zero.
- Se ambas as leituras forem positivas e as mesmas, a forma da placa é uma esfera convexa.
- Se ambas as leituras forem negativas e as mesmas, a forma da placa é côncava.
- Se a leitura radial for zero e a outra for positiva, a forma da placa é cone convexo.
- Se a leitura radial da leitura for zero e a outra for negativa, a forma da placa é cone côncavo.
Para tamanhos além da escala da tabela de conversão, compare meramente o quadrado da dimensão principal da peça com a extensão do calibre (instrumento de medição). A extensão do calibre é 236.93mm. Esta distância foi incorporada no design do calibre de modo que uma leitura do ponteiro de 0.0254mm, a planicidade correspondente em bandas de luz para uma parte do trabalho fosse igual ao quadrado de seu próprio diâmetro.
Para o exemplo:
0.0254mm no seletor, uma peça de 25.4mm = 1 faixa clara
0.0254mm no seletor, uma peça de 50.8mm = 4 faixas claras
0.0254mm no seletor, uma peça de 76.2mm = 9 faixas claras
Para o exemplo:
Supor a superfície é uniforme, qual é a planicidade de um componente de 300mm se o indicador lê 0.00254 ?
Solução:
| Extensão quadrada do instrumento | 236.93² | = 56135.824 |
| Tamanho quadrado da parte | 300² | = 90000 |
| Tamanho quadrado da parte / Extensão quadrada do instrumento | 90000 / 56135 | = 1.603 |
| Multiplique pela leitura do indicador | 1.603 x 0.00254 | = 0.004072 |
O componente de 300mm é plano dentro de 0.004072mm.
