Como Medir Superfícies Planas – Artigo Técnico
Existem varias maneiras de se medir as características de uma superfície plana. O método mais comum dentro da seção lapidada consiste em se usar uma fonte de luz monocromática, no espectro do sódio, e um plano óptico. Ela permite medições econômicas e bastante precisas quando comparada com a maioria daquelas feitas por CMM.
O que são faixas interferências?
A divisão do espectro luminoso foi descoberta e estudada por Isaac Newton em 1717. Na realidade consiste de um padrão de interferência criado pela reflexão da luz em duas superfícies.
Através de uma fonte luminosa monocromática é possível empregar este fenômeno para calcular quão plana se encontra uma determinada peça, considerando-se que a sua superfície deva ser refletiva de forma a projetar as faixas espectrais ou faixa luminosas. Elas são constituídas de uma franja clara e outra escura. Quando combinadas, elas corresponderão ao comprimento da luz monocromática; no caso o sódio como fonte luminosa corresponde a 589 nanômetros (nm).
Ao se controlar as características de uma superfície plana de uma determinada parte ou componente, são contadas apenas as franjas escuras de forma que Isto totalizará apenas metade de todas elas, considerando-se que cada franja escura é igual a 294 nm, ou 0,00029 mm.
Os processos de lapidação são os mais indicados para produzir superfícies refletivas. A superfície plana, assim obtida permite que estas suas características possam agora ser controladas.
Padrões espectrais característicos definem a qualidade da superfície plana
Geometria superficial | 1 franja de luz 0.00029mm | 2 franjas de luz 0.00058mm | 3 franjas de luz 0.00087mm | 9 franjas de luz 0.00261mm | |
---|---|---|---|---|---|
Convexo ou CôncavoSuperfície paralela ou planaPadrão simétrico | ![]() | ![]() | |||
ConvexoCom superfície côncava a franja se curvará na direção opostaPadrão não simétrico | ![]() | ![]() | |||
CilíndricoConvexo ou côncavoPadrão simétrico | ![]() | ![]() | |||
Formato de selaPadrão simétrico | ![]() | ![]() |
Como ler as franjas de luz com um plano óptico

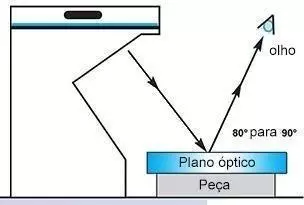

Em primeiro lugar limpe as superfícies tanto das peças ou componentes, como do pano óptico com uma flanela para limpeza óptica ou um pano macio isento de fiapos. Ambas as faces devem estar completamente limpas. Coloque o plano óptico cuidadosamente sobre a peça ou componente. Não esfregue o plano óptico sobre a peça. Linhas são produzidas tão logo as duas superfícies, do plano óptico e a da peça entram m contato. Manipule o conjunto para obter um padrão de linhas, como ilustrado. As linhas são as franjas de interferências e indicam o estado da qualidade da superfície plana em razão daquela do plano óptico.
Leitura das franjas de interferência mostrando uma superfície perfeitamente plana
Disco de lapidação plano

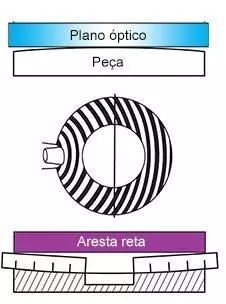

CONVEXO | ||
![]() | ||
O padrão do anel de controle deve mover-e contra a pressão do dedo | Se a peça for convexa o disco de lapidação é côncavo | |
Disco de lapidação côncavoO anel de controle deve mover-se para fora do disco de lapidação para corrigir esta condição. |

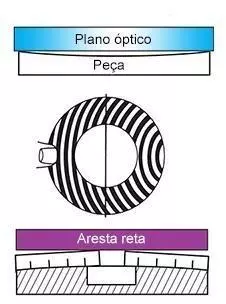

CÔNCAVO | ||
![]() | ||
O padrão do anel de controle de mover-se sôb pressão do dedo. | Se a peça for côncava o disco de lapidação é convexo | |
Disco de lapidação convexoOs aneis de controle devem ser movidos para dentro do disco de lapidação para corrigir esta condição. |
As franjas paralelas retas, e não a largura das franjas indica a qualidade da superfície plana.
Tabela ilustrativa da qualidade da superfície
As superfícies são produzidas por vários processos de remoção de material. A geometria total resultante pode ser melhor considerada quando dividida em três componentes: rugosidade, ondulação e forma.
Parâmetros básicos

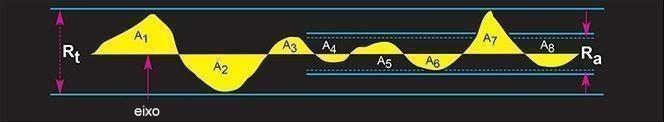

Parâmetros – os vários parâmetros Ra e Rt são ilustrados. Nota-se que a linha central, que divide as áreas tais como: A1 + A3.......... A7 + A2 + A4 +...........A8. As duas medições mais comuns relativas ao acabamento de uma superfícies são Ra e Rt os quais são descritos conforme segue:
Ra: é o padrão de rugosidade mais usado internacionalmente. Pode ser definido como a media aritmética das variações do perfil de rugosidade da linha média.
Rt: é o a altura máxima do pico ao vale do perfil sobre o comprimento medido. As medidas geralmente são expressas em mícron, 1 mícron – aproximadamente 40 micro-polegadas.
Exemplos de Ra e Rt
Notações normalizadas da qualidade superficial ou textura
Símbolo A - Como especificar o valor de rugosidade máxima em Ra, mícron.
Símbolo B - como especificar valores máximo e mínimo da rugosidade.
Símbolo C - Como especificar a rugosidade máxima e o processo de acabamento.
Tabelas de conversão - Kemet
Métrico para Imperial | ||||
---|---|---|---|---|
Milímetro (mm) | Mícron (μm) | Angstrom (Å) | ||
1 Polegada (1.00”) | = | 25.4 | 25,400 | 254,000,000. |
1 milésimo. (0.001”) | = | 0.0254 | 25.4 | 254,000 |
1 Micro-polegada (μin) | = | 0.0000254 | 0.0254 | 254 |
Metric to Imperial | ||||
Polegada | Milésimos | Micro-polegada | ||
1 Milímetro (mm) | = | 0.039 37 | 39.37 | 39,370 |
1 Mícron (μm) | = | 0.000 039 37 | 0.039 37 | 39.37 |
1 Angstrom (Å) | = | 0.000 000 003 937 | 0.000 003 937 | 0.003 937 |
