Rebarbação de Furos Cruzados e Furos Após Perfuração
As escovas Xebec utilizam um material de fibra cerâmica abrasiva único em vez de grãos abrasivos. A proporção de fibras cerâmicas é impressionante, com 80%, proporcionando um poder de retificação excepcional com um desempenho de corte consistente ao longo da vida útil da escova. Isso é uma vantagem real em comparação com as escovas de nylon impregnadas com abrasivos, nas quais o desempenho diminui ao longo do tempo, resultando em tempos de processo aumentados e uma frequência muito maior de substituição das escovas.
Os produtos Xebec também mantêm sua forma durante toda a vida útil, ao contrário de outros materiais de rebarbação que se deformam rapidamente. Isso melhora a consistência do acabamento e facilita a gestão deles como consumíveis em uma linha de produção em massa.
XEBEC Brush™ para Furos Cruzados
Ideal para rebarbação, polimento e remoção de marcas de cortador de diâmetro interno e parte alargada
Equipamentos Aplicáveis
A ferramenta pode ser montada em um equipamento que pode controlar a velocidade de rotação. A ferramenta deve ser girada a mais de 8000min-1.
| Escova (Cor) | Código do produto | Diâmetro da escova (mm) | Diâmetro da haste Dc (mm) | Diâmetro da haste Ds (mm) | Comprimento das cerdas (l) (mm) | Comprimento total L (mm) | Velocidade rotacional máxima (min-1) | Diâmetro alvo do furo (mm) | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A12(Vermelho) | CH-A12-1.5M | 1.5 | 2.5 | 3 | 50 | 120 | 20000 | 3.5-5 | |||||||||||||||||||||||||||||
| CH-A12-3M-TL | 3 | 4 | 3 | 50 | 120 | 14000 | 5-8 | ||||||||||||||||||||||||||||||
| CH-A12-3L-TL | 3 | 4 | 4 | 50 | 170 | 12000 | 5-8 | ||||||||||||||||||||||||||||||
| CH-A12-5M-TL | 5 | 6 | 6 | 50 | 120 | 14000 | 8- 10 | ||||||||||||||||||||||||||||||
| CH-A12-5L-TL | 5 | 6 | 6 | 50 | 170 | 12000 | 8- 10 | ||||||||||||||||||||||||||||||
| CH-A12-7M-TL | 7 | 8 | 6 | 50 | 120 | 14000 | 10-20 | ||||||||||||||||||||||||||||||
| CH-A12-7L-TL | 7 | 8 | 8 | 50 | 170 | 12000 | 10-20 | ||||||||||||||||||||||||||||||
| CH-A12-11M | 11 | 12 | 12 | 50 | 120 | 14000 | 14-20 | ||||||||||||||||||||||||||||||
| CH-A12-11L | 11 | 12 | 12 | 50 | 170 | 12000 | 14-20 | ||||||||||||||||||||||||||||||
| A33(Azul) | CH-A33-3M | 3 | 4 | 3 | 60 | 130 | 14000 | 5-8 | |||||||||||||||||||||||||||||
| CH-A33-3L | 3 | 4 | 4 | 60 | 180 | 12000 | 5-8 | ||||||||||||||||||||||||||||||
| CH-A33-5M | 5 | 6 | 6 | 60 | 130 | 14000 | 8-10 | ||||||||||||||||||||||||||||||
| CH-A33-5L | 5 | 6 | 6 | 60 | 180 | 12000 | 8-10 | ||||||||||||||||||||||||||||||
| CH-A33-7M | 7 | 8 | 6 | 60 | 130 | 14000 | 10-14 | ||||||||||||||||||||||||||||||
| CH-A33-7L | 7 | 8 | 8 | 60 | 180 | 12000 | 10-14 | ||||||||||||||||||||||||||||||
| CH-A33-11M | 11 | 12 | 12 | 60 | 130 | 14000 | 14-20 | ||||||||||||||||||||||||||||||
| CH-A33-11L | 11 | 12 | 12 | 60 | 180 | 12000 | 14-20 | ||||||||||||||||||||||||||||||
Tamanho de rebarba alvo
Espessura da raiz da rebarba de 0,1mm ou menos (Rebarbas dobram facilmente com uma unha)
XEBEC Brush™ Furo Cruzado Extra Longo Tamanho de rebarba alvo
Adequado para rebarbação, polimento e remoção de marcas de cortador de diâmetro interno e parte alargada com mais de 150mm de profundidade
Composição da ferramenta
Escova, colarinho e haste são itens separados. (Todos os itens de encomenda especial) Monte a escova na haste com o colarinho antes de usar.
Equipamentos Aplicáveis
A ferramenta pode ser montada em um equipamento que pode controlar a velocidade de rotação. A ferramenta deve ser girada a mais de 8000min-1.
| Escova (Cor) | Código do produto | Diâmetro da escova (mm) | Diâmetro da haste Ds (mm) | Comprimento total L (mm) | Velocidade rotacional máxima (min-1) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A12 (Vermelho) | * | 3 | 4 | 400 | 12000 | ||||||||
| * | 5 | 6 | 400 | 12000 | |||||||||
| * | 7 | 8 | 400 | 12000 | |||||||||
| * | 11 | 12 | 400 | 12000 | |||||||||
| A33 (Azul) | * | 3 | 4 | 410 | 12000 | ||||||||
| * | 5 | 6 | 410 | 12000 | |||||||||
| * | 7 | 8 | 410 | 12000 | |||||||||
| * | 11 | 12 | 410 | 12000 | |||||||||
* Este é um item sob encomenda especial. Entre em contato conosco para mais detalhes.
Tamanho de rebarba alvo
Espessura da raiz da rebarba de 0,1mm ou menos (Rebarbas dobram facilmente com uma unha)
Qual escova eu preciso?

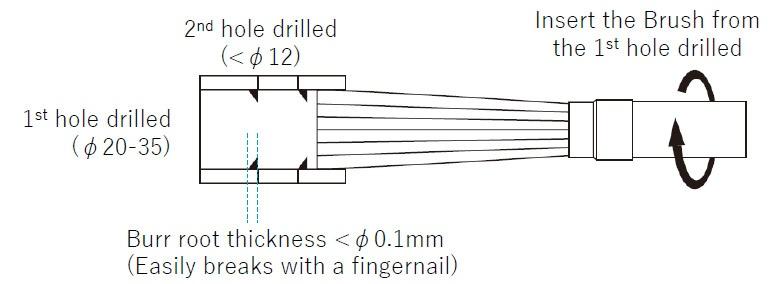

XEBEC Brush™ Furo Cruzado Extra Grande
Tamanho Extra Grande disponível para automatizar o rebarbação do diâmetro interno de φ20mm a φ35mm. Alto poder de retificação na ponta das cerdas, já que as pontas das cerdas se abrem ao girar devido à força centrífuga e agem no diâmetro interno. Usado para remover rebarbas em furos cruzados, remoção de camada de óxido, cavacos e objetos estranhos do fundo de um furo e para polir o diâmetro interno.
| Escova (Cor) | Código do produto | Diâmetro da escova (mm) | Comprimento das cerdas (mm) | Profundidade da haste inserida (mm) | Velocidade rotacional máxima (min-1) | Diâmetro alvo do furo (mm) | Haste correspondente |
|---|---|---|---|---|---|---|---|
| A33 (Azul Escuro) | CH-A34-15 | φ15 | 60 | 10 | 9000 | φ20-25 | CH-SH-6 |
| CH-A34-20 | φ20 | 60 | 16 | 9000 | φ25-30 | CH-SH-8 | |
| CH-A34-25 | φ25 | 60 | 16 | 9000 | φ30-35 | CH-SH-8 |
Haste
| Código do produto | Diâmetro da haste | Comprimento da haste | Escova correspondente |
|---|---|---|---|
| CH-SH-6 | φ6mm | 80mm | CH-A34-15 |
| CH-SH-8 | φ8mm | 86mm | CH-A34-20, CH-A34-25 |
Estudo de Caso: Automotivo / Rebarbação da borda do furo
Ferramenta Utilizada: XEBEC CrossHole Deburring Tool Alumina Fiber Rod Type (CH-A12-5M)
RPM: 10.000min-1
Tempo de Processamento: 2 segundos/peça
Vida útil da ferramenta: 1.600 peças/ferramenta
Antes do Rebarbação da Borda do Furo Cruzado
Após o Rebarbação da Borda do Furo Cruzado
Estudo de Caso: Automotivo / Rebarbação de furo sem saída
Ferramenta Utilizada: XEBEC Cross-Hole Deburring Tool CH-A12-3M (Ø3) + XEBEC Floating Holder
RPM: 2.000min-1
Pressão da ferramenta: 3,0kgf
Tempo de Processamento: 2 segundos/peça
Antes do Rebarbação de Furo sem Saída
Após o Rebarbação de Furo sem Saída
Uso e Dicas para Rebarbação de Furos com o XEBEC Brush™ Furo Cruzado
Consulte o gráfico e selecione a cor da escova com base no material da peça e na espessura da raiz da rebarba.
- Insira a escova enquanto ela não estiver em movimento. * Se você girar a escova fora do cilindro, as cerdas podem ser danificadas ou dispersas e podem causar lesões a um operador.
- Gire a ferramenta sobre o furo cruzado. A qualidade da borda consistente pode ser obtida girando a ferramenta nas direções horária e anti-horária.
- Processe enquanto puxa a escova de volta. Puxar a escova de volta além dos furos cruzados impede que as rebarbas fiquem achatadas contra a superfície interna do cilindro.
- Processe enquanto empurra a escova para frente.
- Pare a rotação da escova.
- Remova a escova enquanto ela estiver parada.
* A XEBEC Brush tem um alto poder de retificação na ponta. A ponta da escova precisa estar em contato com a área de processamento.
Condições de processamento: Velocidade rotacional
A velocidade rotacional recomendada é diferente dependendo do diâmetro da escova. Veja os diagramas abaixo.
CH-A12-1.5M
Diâmetro alvo do furo Ø3,5-5mm Velocidade rotacional recomendada: 9000-11000min-1
CH-A12-3M/3L
Diâmetro alvo do furo Ø5-8mm Velocidade rotacional recomendada: 7000-10000min-1
CH-A12-5M/5L
Diâmetro alvo do furo Ø8-10mm Velocidade rotacional recomendada: 8000-10000min-1
CH-A12-7M/7L
Diâmetro alvo do furo Ø10-20mm Velocidade rotacional recomendada: 7000-9000min-1
CH-A12-11M/11L
Diâmetro alvo do furo Ø14-20mm Velocidade rotacional recomendada: 6000-7500min-1
CH-A33-3M/3L
Diâmetro alvo do furo Ø5-8mm Velocidade rotacional recomendada: 7500-9000min-1
CH-A33-5M/5L
Diâmetro alvo do furo Ø8-10mm Velocidade rotacional recomendada: 7500-8000min-1
CH-A33-7M/7L
Diâmetro alvo do furo Ø10-14mm Velocidade rotacional recomendada: 6500-8000min-1
CH-A33-11M/11L
Diâmetro alvo do furo Ø14-20mm Velocidade rotacional recomendada: 6500-8000min-1
Velocidade rotacional recomendada
Velocidade rotacional quando a escova está desgastada em 10mm
Se as rebarbas permanecerem
- Aumente a velocidade rotacional para o máximo em incrementos de 1000 min-1
- Aumente o número de passagens
Se a peça não puder ser desbastada mesmo com os procedimentos acima mencionados, a condição de usinagem pode estar incorreta ou o tamanho da rebarba é muito grande. Troque a escova por uma com maior poder de retificação. O poder de retificação da escova: Azul> Vermelho
Para prolongar a vida útil da ferramenta, diminua a velocidade rotacional em incrementos de 10% ou aumente a taxa de avanço em incrementos de 10%
* A vida útil da ferramenta varia significativamente dependendo das condições de processamento, condições da rebarba (tamanho e direção) e material da peça.
DADOS DE REFERÊNCIA: VIDA ÚTIL DA FERRAMENTA
Material: Aço Carbono S45C
Detalhes do processo: Rebarbação de furo cruzado após processo de perfuração
Espessura da raiz da rebarba: 0,1mm
Diâmetro do furo:
Furo principal Ø10mm
Furo cruzado Ø5mm
Ferramenta: CH-A12-SM
Velocidade rotacional: 10000min-1
Taxa de avanço: 300mm/min
Comprimento utilizado: 10mm de 50mm
Vida útil da ferramenta: 4500 furos
